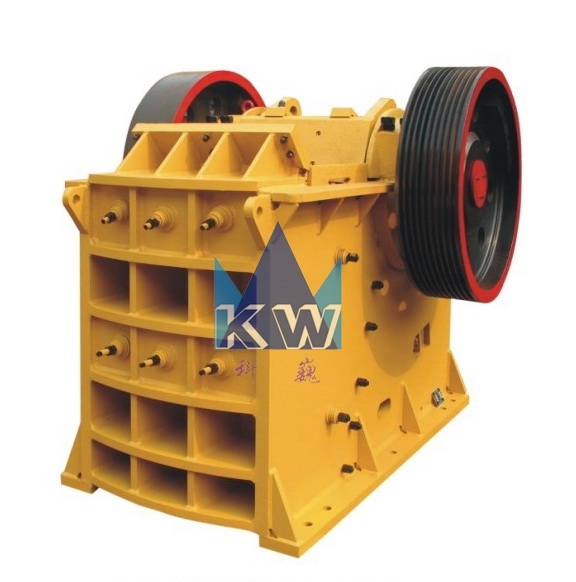

顎式破碎機工作原理：
本機破碎方式為偏心擠壓型，顎式破碎機的電動機驅動皮帶和皮帶輪通過偏心軸使動顎上下運動，當動顎上升時肘板和動鄂間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎板間夾角變小，動顎在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
顎式破碎機的結構：
顎式破碎機主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
鄂式破碎機的應用范圍：
鄂式破碎機廣泛應用于礦山、冶煉、建材、公路、鐵路、水利、耐火材料和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種軟硬礦石。如硫鐵礦石、石灰石、玄武巖、磷礦石、重晶石、天青石、電石、焦炭等。
顎式破碎機性能特點:
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，設備維護保養簡單；
5.結構簡單，工作可靠，運營費用低。
6.設備節能：?jiǎn)螜C(jī)節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
顎式破碎機工作環境:
在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為“主”破碎機。歷史較長，也是最堅固的顎式破碎機。給顎式破碎機喂料時，物料須從頂部入口倒入含有顎齒的破碎室。顎齒以巨大力量將物料頂向室壁，將其破碎成更小的石塊。支持顎齒運動的是一根偏心軸，偏心軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻惡劣。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為惡劣，顎式破碎機仍需非常可靠地工作，這是保證生產效率的關鍵一環。
技術參數表：
| 型 號 |
進料口尺寸 |
最大進料粒度 |
排料口調整范圍 |
處理能力(m3/h) |
偏心軸轉速(r/main) |
電動機功率 |
重量
(不包括電動機)
(t) |
| PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
300 |
15 |
2.8 |
| PE-400×600 |
400×600 |
340 |
40-100 |
10-34 |
275 |
37 |
6.5 |
| PE-500×750 |
500×750 |
425 |
50-100 |
20-52 |
275 |
55 |
10.3 |
| PE-600×900 |
600×900 |
500 |
65-160 |
30-75 |
250 |
75 |
15.5 |
| PE-750×1060 |
750×1060 |
630 |
80-140 |
72-130 |
250 |
110 |
28 |
| PE-900×1200 |
900×1200 |
750 |
95-165 |
87-164 |
200 |
160 |
50 |
| PE-1000×1200 |
1000×1200 |
850 |
195-265 |
197-214 |
200 |
160 |
51 |
| PE-1200×1500 |
1200×1500 |
1020 |
150-300 |
250-500 |
180 |
200 |
100.9 |
| PEX-150×250 |
150×250 |
125 |
10-40 |
0.6-3 |
300 |
5.5 |
0.81 |
| PEX-150×750 |
150×750 |
120 |
18-48 |
5-10 |
320 |
15 |
3.5 |
| PEX-250×750 |
250×750 |
210 |
25-60 |
8-22 |
330 |
30 |
4.9 |
| PEX-250×1000 |
250×1000 |
210 |
25-60 |
10-32 |
330 |
37 |
6.5 |
| PEX-250×1200 |
250×1200 |
210 |
25-60 |
13-38 |
330 |
45 |
7.7 |
| PEX-300×1300 |
300×1300 |
250 |
20-90 |
10-65 |
300 |
55 |
11 |
|
